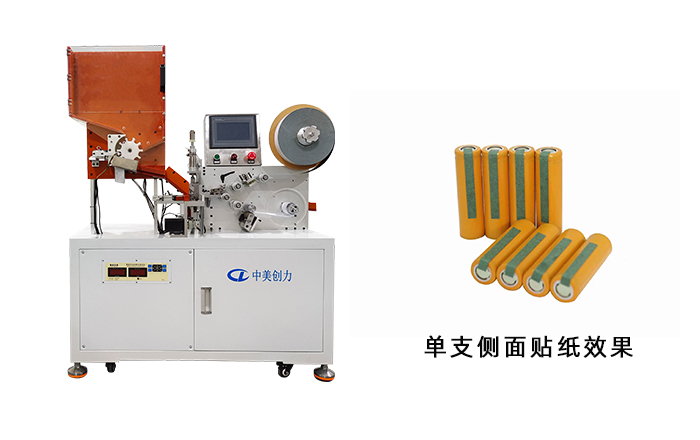

CAC-CMQK单节电芯侧面贴青稞机

来源:深圳中美创力实业有限公司发布时间:2021.12.04 16:16:30 关注:204

一、功能说明

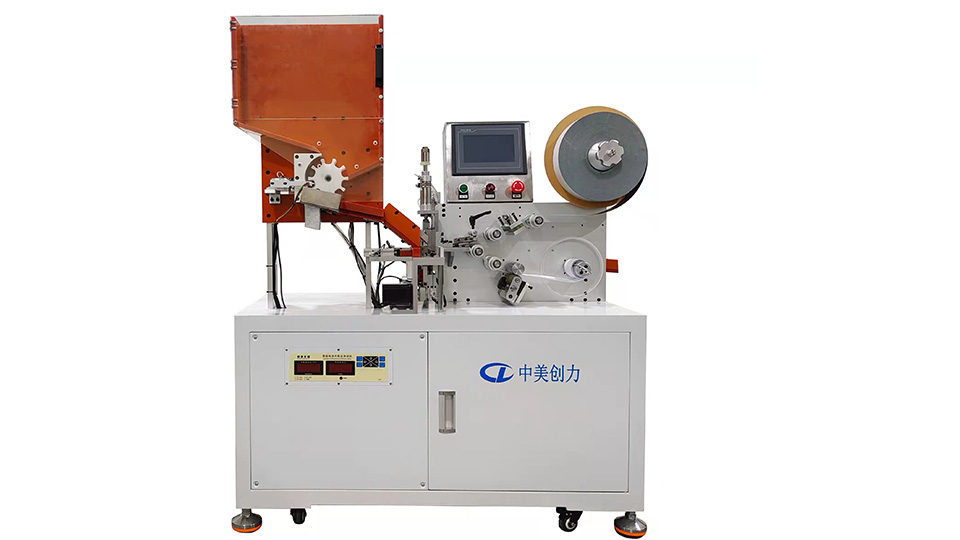

单节电芯侧面贴青稞纸机是一款用于给单颗圆柱电芯侧面贴青稞纸的锂电池组装设备,采用高精度步进电机定位传输,垂直压贴和侧面压贴两种方式贴合,具有贴合牢固,精度高,速度快等特点。此设备每小时生产电芯 3000 支左右,且结构设计简洁大方,性能稳定。

通用电池规格:18500/18650/21700

二、设备特点

1.青稞纸来料为卷料,方便客户统一规格
2.来料青稞纸的宽度就是要贴在电芯侧面的长度
3.贴在电芯侧面的宽度在机器上任意设置模切宽度参数
4.可任意单头折边或双头折边

深圳中美创力实业有限公司



三、工艺流程

通过人机界面的软件进行操作和设定参数,由 PLC 自动完成如下功能:人工装填电池到料仓→通过上料轮落入传输装置运载电池→贴纸工位自动拉纸切纸→垂直压合工位垂直下压→侧压工位再次侧面下压→皮带传输移出电池;设备配置声光报警,具有缺料报警,故障报警等。操作参数可根据客户的实际要求设定。

四、设备结构

1)设备结构紧凑合理,外型美观,占用空间小。
2)设备操作简单,无须专业人员培训,工人均能轻松掌握。
3)设备采用 PLC+触摸屏控制,PLC 负责电池入料,运料,贴纸,出料等动作,触
摸屏负责参数设置、数据采集、运行控制等,傻瓜式操作简单易学,工作效率
高,节省人力成本,产品性能良好。
4)设备材料采用优质厚冷轧钣金框架。
5)设备安装有万向活动脚轮,设备在移位时能轻松移动。

五、设备技术参数

● 工作电压:单相 AC220V±10%/50Hz, 总功率: 650W
● 工作气源:0.4~0.6Mpa
● 适应电池规格:18500/18650/21700 成品电芯
● 贴纸宽度:5-10mm
● 运行效率:≥ 50PPM
● 设备重量:约 100 ㎏
● 外形尺寸:1070(长)×600(宽)×1376(高)mm
● 框架材料:优质厚冷轧板制作。
● 电控器件:采用显控 PLC、大力距步进电机控制,品牌传感器等配件。
● 操作配置:HMI
●青稞纸规格要求:0.25mm 厚,内径 76mm,外径最大 270mm,纸宽范围 30-80mm

以上就是单节电芯侧面贴青稞机的相关介绍,如果您关心这些锂电池组装设备相关问题:电池分选机、电池点焊机、电池自动贴青稞纸机、串并联点焊机、电池老化柜等等,均可与我们沟通,为您定制生产适合您的解决方案!
