组装生产18650锂电池所需的设备,一次说明白!

来源:深圳中美创力实业有限公司发布时间:2022.05.04 12:12:28 关注:35

18650锂电池生产包括前端和后端,这篇文章不是介绍生产锂电池的,是介绍如何去做锂电池组,说白了就是18650锂电池组装需要的设备。

简单梳理锂电池pack工艺:

外购的电芯进行检测>>>电芯配对>>>贴青稞纸>>>锂电池点焊>>>成品综合测试>>>成品老化测试

与之对应的设备有:电池分选机>>>电池贴青稞纸机>>>电池点焊机>>>成品综合测试仪>>>成品老化柜

一、电芯检测和电芯配对

深圳中美创力实业有限公司 1































所需要的设备有:容量检测仪和电芯自动分选机。

有的朋友可能会问了,外购的电芯,电芯厂已经做好了分选,为何还需要电芯检测和电芯配对,这不是多此一举吗?

其实不然,按理说,电芯厂出厂前都需要恒温恒湿放置15天以上,可是很多电芯厂并没有进行这个工艺。而且,电芯在运输、装车、卸车也或多或少都会对电压、内阻造成一些影响。所以,为了保证电芯的一致性,必须要进行电芯自动分选。

容量检测仪:检测电芯容量、倍率、循环次数、是否满足使用要求

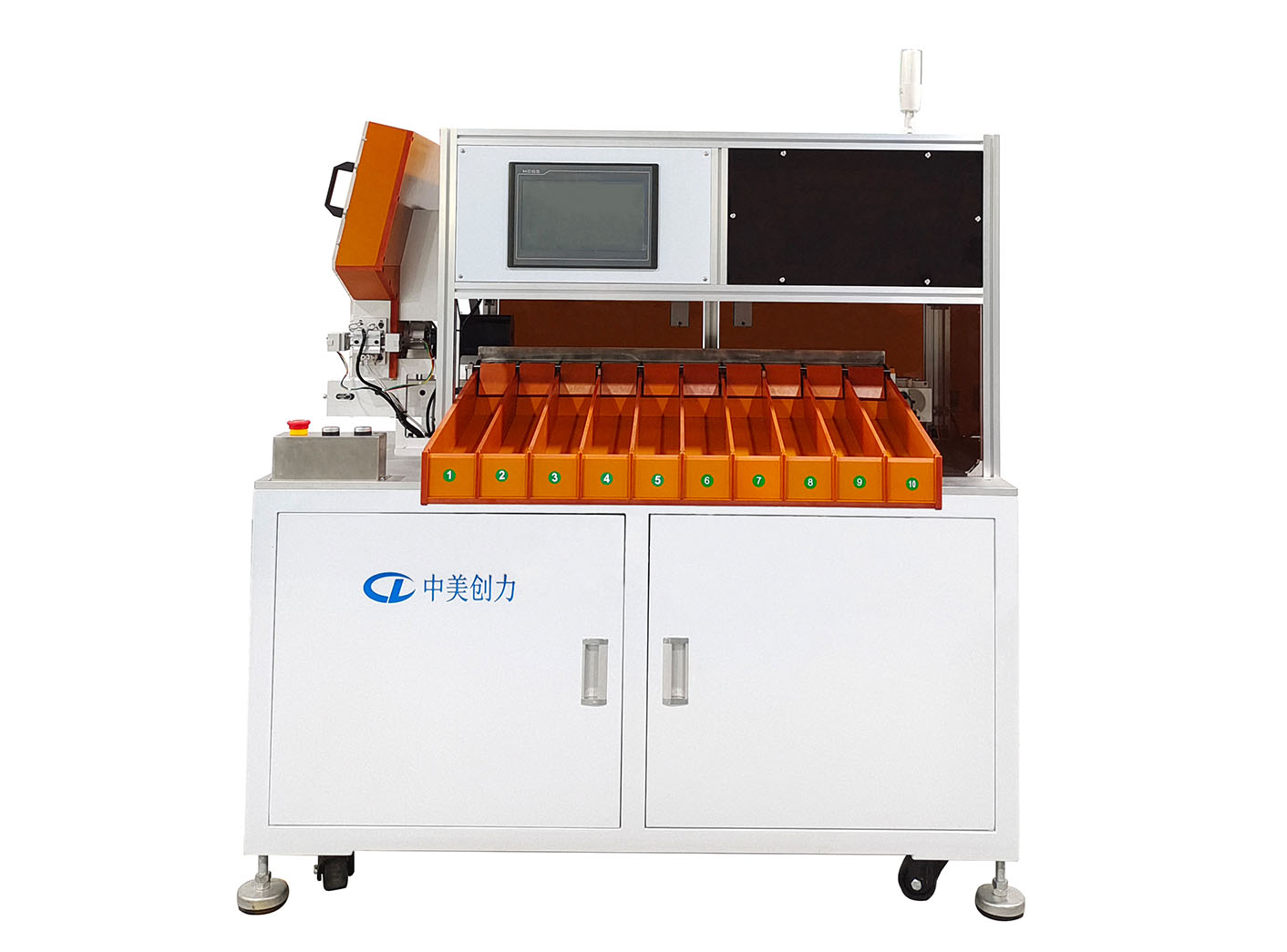

电池自动分选机:将电芯按照设定好的区间范围来进行筛选配对,保证每一串每一并的电池内阻电压的一致性

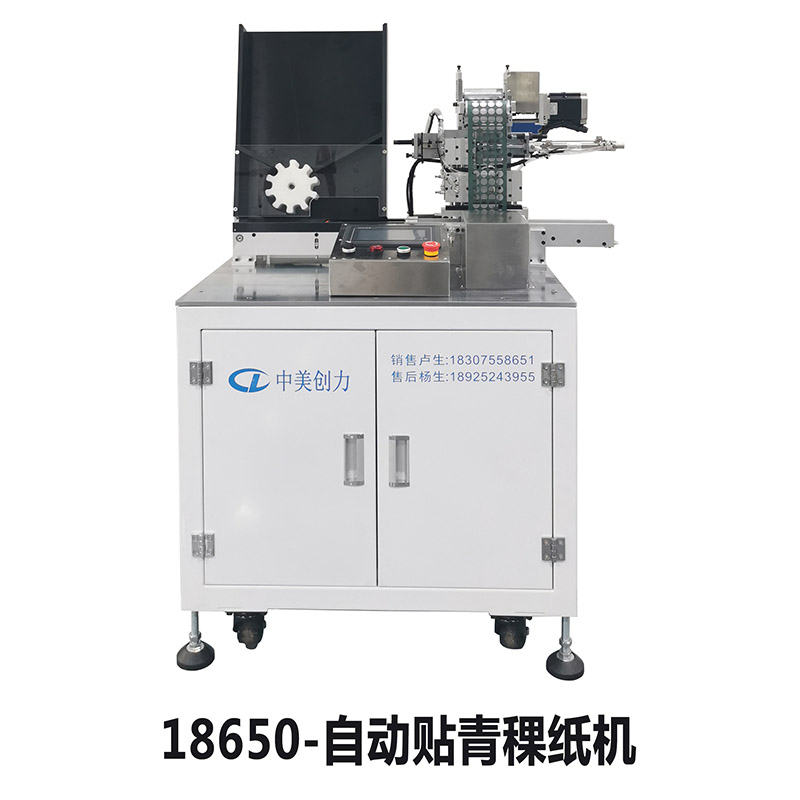

二、锂电池贴青稞纸机

深圳中美创力实业有限公司 2











































自动贴青稞纸机设备的作用,是用来给18650电池绝缘的,分选完电芯的下一步就是为锂电池贴绝缘面垫的青稞纸机。锂电池转到固定位置,然后贴青稞纸机本身自带的切刀会把青稞纸切好,这样就完成贴青稞纸的流程了。

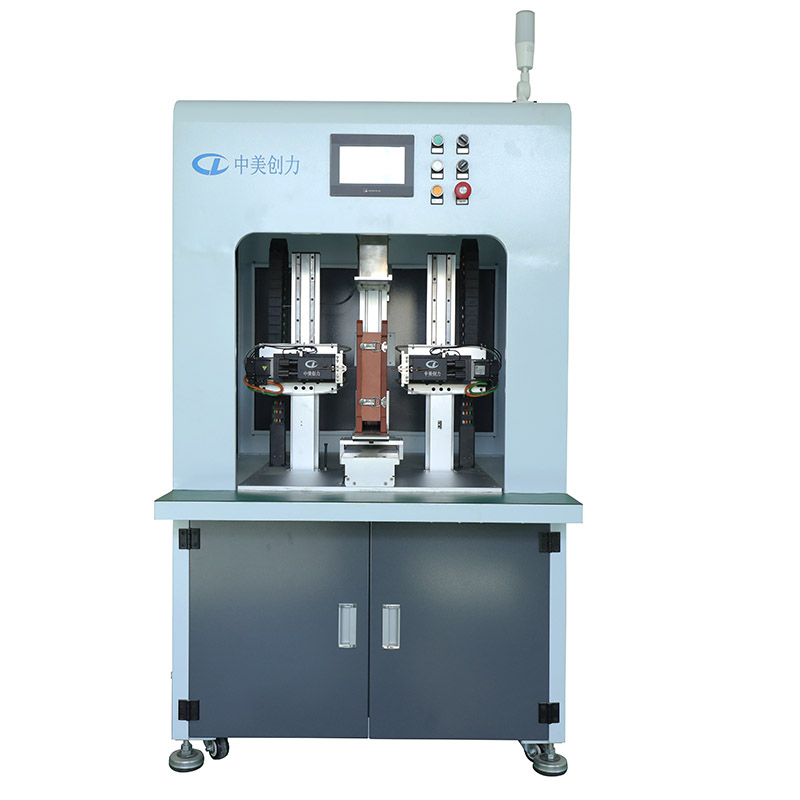

三、锂电池点焊机

深圳中美创力实业有限公司 3











































青稞纸贴好了,接下来就是需要给锂电池进行点焊了。将锂电池点焊机设置好参数之后,把装好锂电池的模具,放到点焊机操作平台上。点焊机会根据你设置的参数进行点焊。一般来说,只要前面支架配装的好,焊接出来不会有什么问题的。这样点焊好之后是半成品的锂电池,后面需要装锂电池保护板,需要对锂电池进行充放和老化测试。

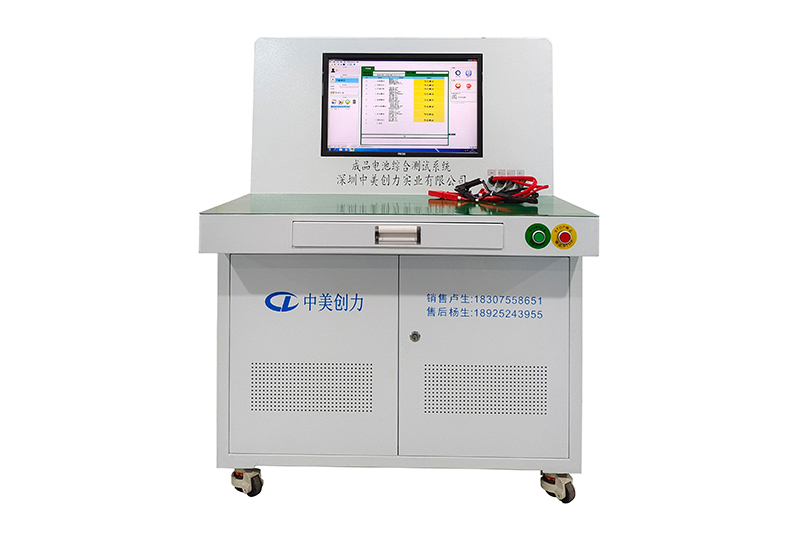

四、成品综合测试仪

深圳中美创力实业有限公司 4





























锂电池综合测试设备是一款快速准确测试成品电池性能的设备,系统采用32位ARM处理器,电压、电流采用16位AD转换器,相比同类设备测试速度快、测试精度高、支持多台设备同时操作。广泛用于汽车电子、航空航天、船舶、太阳能储能、电动自行车、电动摩托、后备电源电池、通信电源等动力电池组生产和科研实验测试。

锂电池综合测试设备主要功能:

开路电压、交流内阻、放电测试、放电过流测试、短路保护测试、充电测试、充电保护测试等。

五、成品老化测试仪

通过对电池组的充放电循环检测电池是否合格

1、充电功能:具有恒流恒压充电功能

2、放电功能:具有恒流放电功能

3、充放电接口:完全满足电池包充放电铜扣和充放电分口的要求

4、检查电压保护:通过对电池充放电,可检测电池的充电保护和放电保护是否起作用。

5、记录充电容量和放电容量,查看充放电老化曲线图

6、控制系统

老化仪的软件系统采用经典成熟的C/S模式,通信方式有串口和网络两种方式,串口可以实现短距离若干台仪器准确通信,网络可以实现长距离多台仪器准确通信,在网络模式下,一台服务器可以控制最多254台仪器,实现了多台仪器的统一操作。

7、管理软件

基于Windows操作界面,采用MYSQ数据库存储测试数据,极大方便工作人员在线查询数据和导出数据,按电池条码码、时间、设备号可以查看充放电老化曲线图,同时可以导出曲线图。
