贴纸分选一体机CAC-QK-FX10D

  • 特别说明:产品图片以及参数跟实际产品略有差异
  • 定制说明:一切规格按照客户实际情况或考察后量身定制,支持非标定制。
  • 库存配送:有货,全国送货保障!
  • 温馨提示:本产品一经下单生产,非质量问题不支持退货!
详细描述Detailed description

一、贴纸分选机功能说明
CAC-QK-FX10D 贴纸分选一体机是一款用于给圆柱电池正极贴绝缘青稞纸,同时对电池内阻、电压等参数的测试分选设备,自带高精密内阻、电压自动测试系统,该设备根据在人机界面软件上设定的内阻、电压值精确的将电池送入到指定档位,系统最多可实现 10 级(1 个 NG 工位,9 分选等级)分选。此设备每小时可测试配组电芯 4500 支左右,且结构设计简洁大方,性能稳定。在市场上,迄今为止是性价比挺高的一款设备。

深圳中美创力实业有限公司

二、工艺流程
通过人机界面的软件设定电池内阻,电压等参数,由 PLC 自动完成如下功能:
人工装填电池到料仓→电池正极贴绝缘青稞纸→皮带运载电池→测试气缸测试分选(测试仪上传数据,软件分选)→机械手爪分拣电池;设备配置声光报警,可分选完成自动停机,满料报警,故障报警等。操作参数可根据客户的实际要求设定。
三、一体机结构
1)设备结构紧凑合理,外型美观,占用空间小。
2)设备操作简单,无须专业人员培训,工人均能轻松掌握。
3)设备采用 PLC+触摸屏控制,PLC 负责电池入料,运料,收料等动作,触摸屏负责电池测试仪表数据采集存储,电压内阻等级分选设置,电池参数管理等,操作简单易学,工作效率高,节省人力成本,产品性能良好。
4) 贴纸机和分选机也可以单独使用,灵活性好。
5)设备材料采用优质厚冷轧钣金框架。
6)设备安装有万向活动脚轮,设备在移位时能轻松移动。

四、设备技术参数
● 工作电压:单相 AC220V±10%/50Hz, 总功率: 2000W
● 工作气源:0.4~0.6Mpa
● 适应电池规格:18650 或 21700 或 26650 或 32700 成品电芯,可定制
● 联机效率:≥ 75PPM
● 设备重量:约 500 ㎏
● 外形尺寸:1640(长)×930(宽)×1370(高)mm
● 框架材料:优质厚冷轧板制作。
● 电控器件:采用三菱 PLC、闭环电机控制,品牌传感器等配件。
● 操作配置:HMI
●青稞纸规格要求:卷料最大直径 350MM,卷芯内直径 72-75MM,宽 98MM,1.5mm 厚
●面垫外形:外径 17.8MM,内径:9MM
● 仪器:精密电压内阻测试仪 HK3561
● 分选参数:开路电压、交流内阻
开路电压:精度 +/- 0.10% rdg, 显示分辨率 0.1 毫伏
交流内阻:精度 +/- 0.5% rdg, 显示分辨率 0.01 毫欧

文章版权备注

文章版权归 中美创力 所有
文章链接:http://www.szzmcl.com/3875.html
未经授权,禁止任何站点镜像、采集、或复制本站内容,违者通过法律途径维权到底!

下面这些相关的产品,一样很精彩哟!

产品繁多,总有一款适合你,更可来图来样定制生产!
  • 中美创力18650/21700通用自动贴青稞纸机
    中美创力18650/21700通用自动贴青稞纸机

    设备简介CAC-QK18-21可采用整盒上料电池,是一款用于圆柱电池贴青稞纸的自动化设备。由PLC控制步进电机和气缸等完成对18650、21700电芯正极贴青稞纸的功能...

  • 32700锂电池自动贴青稞纸机
    32700锂电池自动贴青稞纸机

    设备简介本设备可采用整盒上料电池,是一款用于圆柱电池贴青稞纸的自动化设备。由PLC控制步进电机和气缸等完成对电芯贴青稞纸的功能。机械结构设计简洁大方...

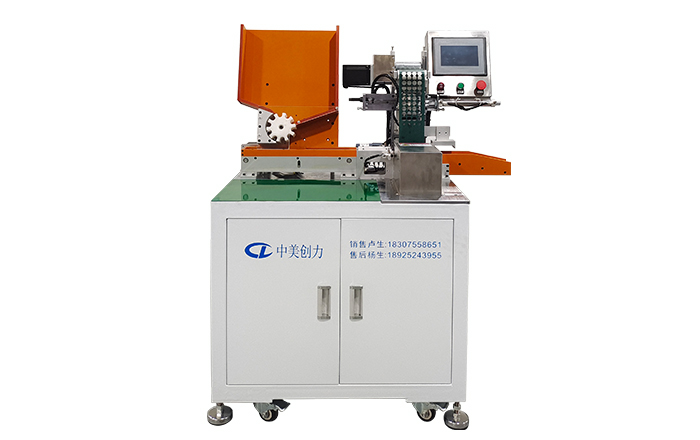

  • 18650自动贴青稞纸机
