设备简介

本设备主要用于圆柱类/聚合物电池组合中的电池与镀镍钢带或镍带手动焊接，并保证电池与镀镍钢带或镍带焊接拉力≥30N。主要针对电动摩托车/电动汽车/太阳能路灯等模具化锂电池组点焊使用。

性能特点

1、焊接电压锁定技术，防止网压波动影响焊接电流。

2、焊接脉冲宽度可调，焊接飞溅小，焊点不变色。

3、具有两段电流检测比较功能，电流异常声光报警，有效防止虚焊假焊现象的出现。

4、具有故障自诊断功能，显示相应故障点，方便维修。

5、采用运动控制卡嵌入式编程模块，只需校准一个起点坐标，输入X、Y轴数量，间距，即可自动生成焊头运动轨迹并保存在系统文件中，编程简单好学。

6、在系统中可存放99组焊接程序和参数，更换产品只用调节能量，调出程序即可。焊头可选气动、电动、旋转式。

产品参数

输入电压/功率：380V/ 220V 可选，3000W/5000W

外形尺寸 L*W*H：1280*900*1650MM

设备重量：350KG

适合电池：18650/21700/26650/32650

焊点方式：单点/双点/三点可选，支持非对称点焊

冷却方式：循环水冷

镍片适合厚度：0.1-0.3mm，0.2 以上需开槽或凸点

焊头进口弹簧压力范围：1.0-5.0KG
72-75MM，宽 100MM

平均焊接速度：0.4-0.8S

Y 轴 Z 轴行程：450mm*450mm

编程耗时：1-3 分钟

人工时效：可节省 2-3 人

传动方式：伺服+进口精密丝杆+导轨

操作系统：嵌入式运动控制器+触摸屏

位移精度：0.05mm

参数储存：99 组

焊接电源：精密直流 5000A（标配）

焊接电流范围：800A-5000A 可调，精度 1A

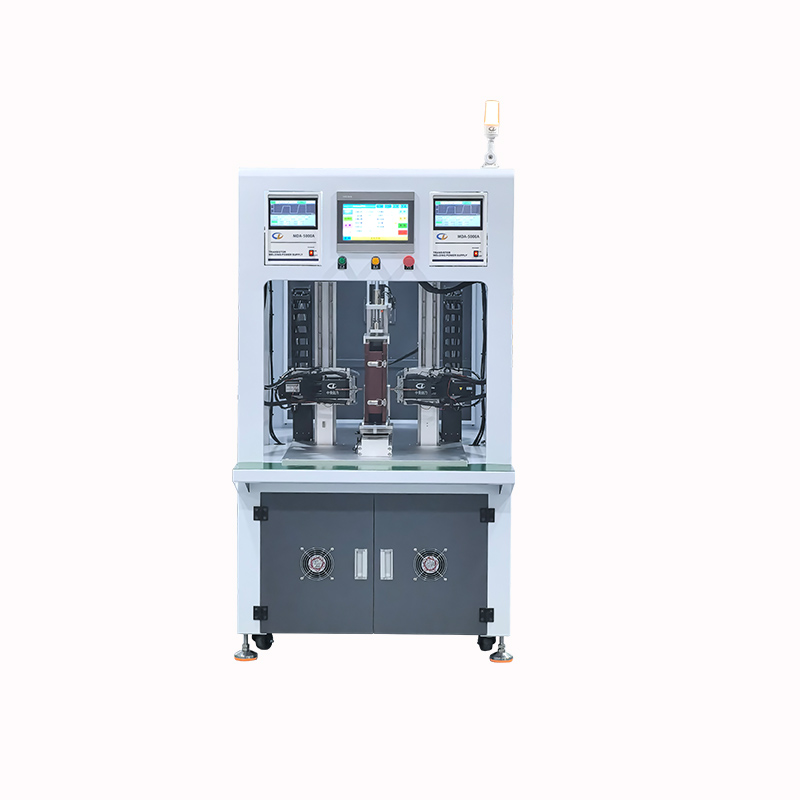

设备展示
