一、设备介绍

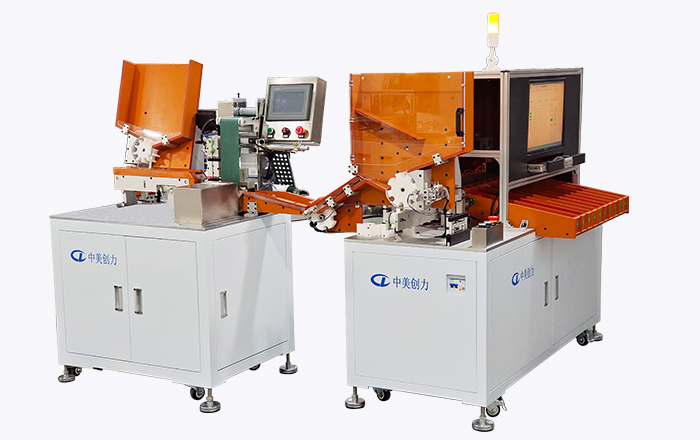

带扫码贴纸分选一体机是一款用于给圆柱电池正极贴绝缘青稞纸，同时对电池进行扫码。测试内阻、电压等参数并进行数据绑定方便产品追溯的全自动一体机。自带高速扫码枪，高精密内阻、电压测试系统，该设备根据在人机界面软件上设定的内阻、电压值精确的将电池送入到指定档位，系统最多可实现 10级（1个NG工位，9分选等级）分选。扫码枪读取的条码信息和测试的内阻电压数据绑定并存储在系统上。此设备每小时可贴纸测试配组电芯 4000 支左右，且结构设计简洁大方，性能稳定。

二、设备参数

产品名称：18650/21700通用贴纸OCV分选一体机

工作电压：AC220V ±5%  50Hz，功率；P≤1500W

外形尺寸：1640（长）×930（宽）×1370（高）mm

适应范围：18650/21700成品电芯

工作气源：0.4-0.6Mpa         设备重量:400KG

材料规格要求：卷料最大直径 350MM，卷芯内直径72-75MM，宽 98MM，0.3mm厚

电控器件：采用HMI、PLC、步进电机控制、品牌传感器等配件

分选参数：开路电压、交流内阻

开路电压：精度 +/- 0.05% rdg， +/- 2rdg， 显示精度 0.0001 伏

交流内阻：精度 +/- 0.5% rdg， +/- 2rdg， 显示精度 0.01 毫欧

三、设备应用

电动音响、电动小风扇、电动牙刷、智能机器人、电动理发工具、电动吸尘器、太阳能路灯、电动美容仪、POS机、电动工具、电动园林工具、电动自行车、电动缆车、电动摩托车、电动滑板车、电动轮椅、电动扭扭车、电动平衡车
