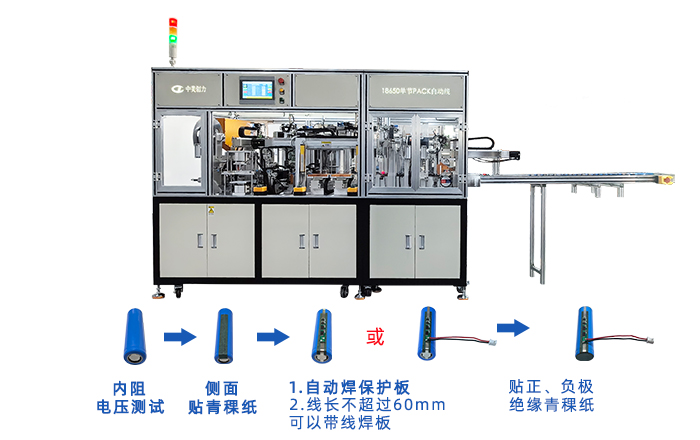

圆柱电池单支pack自动线

  • 特别说明:产品图片以及参数跟实际产品略有差异
  • 定制说明:一切规格按照客户实际情况或考察后量身定制,支持非标定制。
  • 库存配送:有货,全国送货保障!
  • 温馨提示:本产品一经下单生产,非质量问题不支持退货!
详细描述Detailed description

一、功能说明

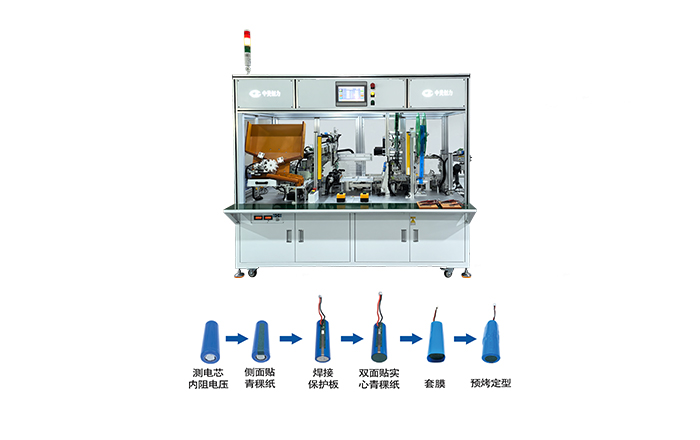

单节 PACK 自动线是一款将单节圆柱电池进行内阻电压测试、侧面贴青稞纸、自动点焊保护板、电池两侧正/负极贴绝缘青稞纸多种功能集成在一起的全自动设备。该设备首先对单颗电芯进行内阻电压测试,将不合格或者放反的电芯剔除,再对电芯侧面贴上宽度和长度可调的青稞纸,然后通过机械手抓取保护板同时点焊到电芯两侧,最后再对电芯两侧正/负极贴上绝缘青稞纸。该设备采用双工位同步自动点焊,高精度伺服模组抓板及上下取放产品,精度高,速度快等特点。整机采用EtherCAT 总线集成控制,集成度高、布线少、故障率低等特点,此设备每小时生产电芯可达 2000 支,并可节约人工 3~4 人。结构设计简洁大方,性能稳定。

二、工艺流程

深圳中美创力实业有限公司



通过人机界面的软件设定内阻、电压、贴纸宽度等简单参数即可启动运行,由PLC 系统自动完成如下功能:人工装填电芯到料仓→测试位对电芯内阻电压及正反测试(并将不合格剔出)→移栽机构运载电芯到侧面贴纸位→刀模切纸并贴合在电芯上→上料机械手将电芯抓取到点焊模组→移栽机构运载电芯到点焊位→同时抓板机械手将保护板抓到点焊位→焊头自动对位点焊→下料机械手将电芯移到双面贴纸模组→链条将电芯传送到双面贴纸位→正负极模组分别冲模并贴纸压紧→机械手将电芯移到出料皮带线治具上→治具装满自动流出到人工焊线位;该设备配置声光报警,具有缺料、堵料、故障等报警提醒功能。运行参数可根据客户的要求灵活设定。

三、设备技术参数

工作电压:单相 AC220V/50Hz, 功率:P≤6500W

工作气源:0.4~0.6Mpa

适应电池规格:14500、18500、18650、21700 电芯

适合保护板:不带线保护板

测试参数:开路电压、交流内阻、电芯正反

侧面贴纸宽度:5~10mm 可调

焊接电源:精密双脉冲电源,2 段双脉冲,定电流模式

焊点方式:单点/双点可切换,焊点间距可调

整机效率:每小时 2000 颗电芯及以上

焊头结构:双点平衡焊接,恒压控制

侧面青稞纸规格要求:卷料外径最大 270mm,卷芯内径 76mm,纸宽范围 30-80mm(标配 59mm),0.3mm 厚

双面青稞纸规格要求:卷料最大直径 300MM,卷芯内直径 76-90MM,宽 25MM,0.3mm厚

双面正负极贴纸尺寸:外径 17MM

设备重量:约 800 ㎏

外形尺寸:3740(长)×1200(宽)×1890(高)mm
