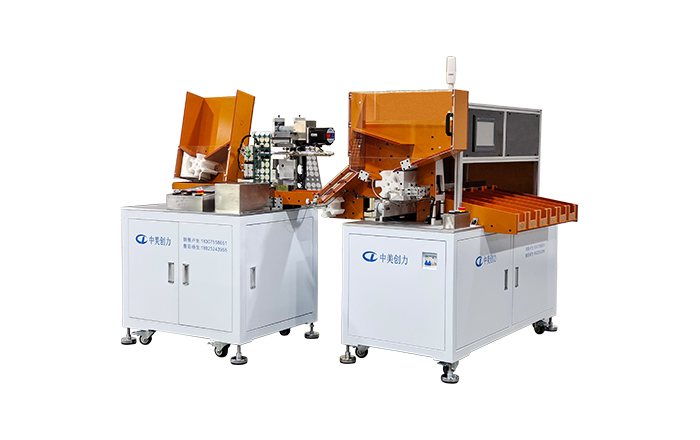

32140贴纸分选一体机-6档

来源:深圳中美创力实业有限公司发布时间:2024.11.20 15:15:49 关注:55

一、功能说明

贴纸分选一体机是一款用于给圆柱电池正极贴绝缘青稞纸,同时对电池内阻、电压等参数的测试分选设备,自带高精密内阻、电压自动测试系统,该设备根据在人机界面软件上设定的内阻、电压值精确的将电池送入到指定档位,系统最多可实现 6 级(1 个 NG 工位,5 分选等级)分选。此设备每小时可贴纸测试配组电芯 3000支左右,且结构设计简洁大方,性能稳定。

二、工艺流程

通过人机界面的软件设定电池内阻,电压等参数,由 PLC 自动完成如下功能:人工装填电池到贴纸机料仓→电池正极贴绝缘青稞纸→接驳电机运载电池到分选机料仓→测试气缸测试分选(测试仪上传数据,软件分选)→分选气缸分拣电池;设备配置声光报警,可分选完成自动停机,满料报警,故障报警等。操作参数可根据客户的实际要求设定。

深圳中美创力实业有限公司

三、设备技术参数

工作电压:单相 AC220V±5%/50Hz, 总功率: 1500W

工作气源:0.4~0.6Mpa

适应电池规格:32140 成品电芯,其他圆柱电芯可定制

联机效率:≥ 50PPM

设备重量:约 500 ㎏

外形尺寸:1640(长)×930(宽)×1370(高)mm

框架材料:优质厚冷轧板制作。

电控器件:采用显控 PLC、大力距电机控制,品牌传感器等配件。

操作配置:HMI

青稞纸规格要求:卷料最大直径 350MM,卷芯内直径 72-75MM,宽 115MM,0.3mm 厚

面垫外形:外径 31MM,内径:16MM

仪器:精密电压内阻测试仪 HK3561

分选参数:开路电压、交流内阻

开路电压:精度 +/- 0.05% rdg,+/-2dgt, 显示精度 0.0001 伏

交流内阻:精度 +/- 0.5% rdg,+/-2dgt, 显示精度 0.01 毫欧
