设备简介

此设备是用于单排（10个以内）串联或并联或多串多并的电芯自动贴正极青稞纸，自动内阻电压分选，正负极检测，自动裁剪镍片，自动点焊的一套三合一功能的自动化设备。

技术参数

自动贴青稞纸机技术参数

输入电压/功率：单相220V，1000W，50Hz

外形尺寸L*W*H：1200*850*1650MM

设备气压：0.4-0.6Mpa

适用电芯：18650

设备重量：400KG

冲垫动力：电动、变频调速

上料方式：投放 18650 电芯到料斗连接到自动贴青稞纸机

材料规格要求：卷料最大直径 350MM，卷芯内直径
72-75MM，宽 100MM

工作效率：>=80PPM

人工时效：可节省 2-3 人

面垫外形：外径 17.8MM，内径：9MM

面垫材料：青稞纸或 PVC 材料

串并联自动点焊机参数：

工作电压：单相 AC220V±5%/50Hz

功率：P≤3500W

使用气压; 0.4-0.8Mpa

适应范围： 18650 电芯12颗以内任意串并联组合
适合镍片： 盘型镍带，宽度5-8mm 可定制，厚度0.1-0.15mm
点焊效率：根据不同的拼接模式大约2500-3000 个电芯/小时
标配电源：精密双脉冲电源、直流储能电源可选
电控器件：采用HMI 、PLC、闭环电机控制，品牌传感器等配件。
焊点方式：单点/双点/三点可选，焊点间距可调
设备重量：约 200 ㎏
外形尺寸：1460（长）×670（宽）×1450（高）mm

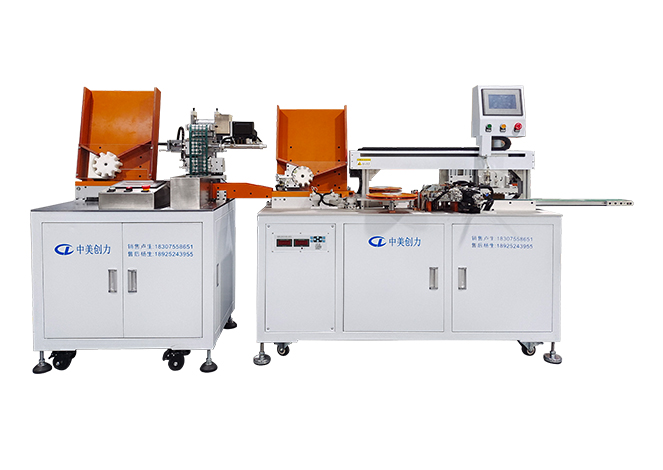

设备展示
