锂电池保护板的作用及原理

来源:深圳中美创力实业有限公司发布时间:2022.07.18 14:14:38 关注:202

锂电池组都会有保护板,用来保护电池组的。小编整理搜集了一些关于锂电池保护板的作用及原理介绍资料,希望可以帮到您参考。

深圳中美创力实业有限公司

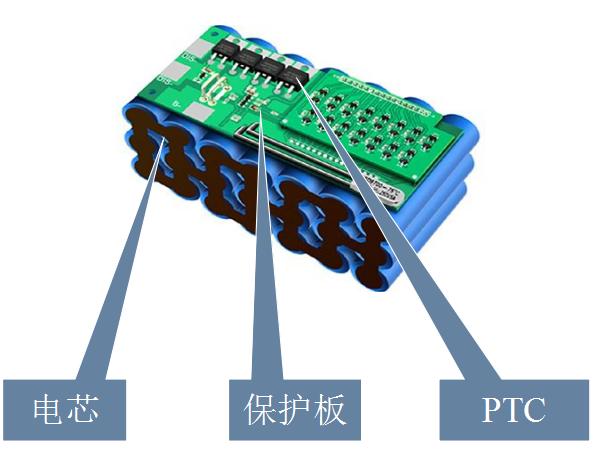

一、锂电池保护板的构成

保护板通常包括控制IC、MOS开关及辅助器件NTC、ID、存储器等。其中控制IC,在一切正常的情况下控制MOS开关导通,使电芯与外电路沟通,而当电芯电压或回路电流超过规定值时,它立刻控制MOS开关关断,保护电芯的安全。

锂电池保护板是系列锂电池组的充放电保护,当完全充电时,可以保证单个电池之间的电压差小于设定值,实现电池组各电池的均衡,从而有效提高串联充电模式下的充电效果。同时检测电池组各单体的过压、欠压、过流、短路和过热,保护和延长电池寿命,保护防止每一个单体电池在放电过程中因过放电而损坏。

 二、锂电池保护板的作用

成品锂电池主要由锂电池和保护板两大部分组成。锂电池芯主要由正极板、隔板、负极板和电解质组成;将所述正极板、隔膜和负极板绕绕或叠层、封装,并注入电解液,封装后形成电池芯。锂电池保护板的作用很多人并不知道,锂电池保护板,顾名思义就是保护锂电池。锂电池保护板的作用是保护电池但不充电,但不流动,并对输出短路进行保护。对于这个问题,认为锂电池不需要保护板的人会觉得锂电池不会连接到保护板上,保护板会将长期未使用的锂电池的点放电。

三、单节电芯保护板原理和功能图解

1、单节电芯保护板工作原理:

IC由电芯供电,电压在1.5v-10v均能保证可靠工作

2、保护板保护功能图解

过充保护

当电池被充电使电压超过设定值VC(4.25-4.35V)后,VD1翻转使Cout变为低电平,T1截止,充电停止,当电池电压回落至VCR(3.8-4.1V)时,Cout变为高电平,T1导通充电继续, VCR小于VC一个定值,以防止电流频繁跳变。

过放保护当电池电压因放电而降低至设定值VD(2.3-2.5V)时, VD2翻转,以IC内部固定的短时间延时后,使Dout变为低电平,T2截止,放电停止。

过流、短路保护

当电路放电电流超过设定值或输出被短路时,过流、短路检测电路动作,使MOS管关断,电流截止。

以上就是为您介绍的锂电池保护板作用及原理的一些简单介绍,希望大家在使用或购买锂电池的时候一定要注意锂电池保护板质量是否完好。
