一、设备简介

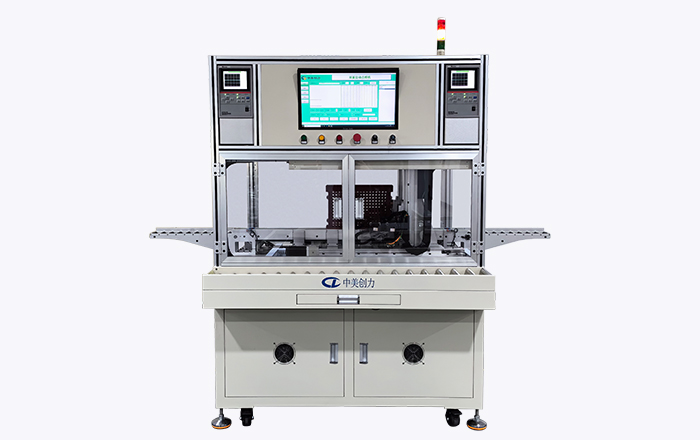

贯穿式十轴带旋转双面自动点焊机是一款将圆柱电池通过镍带串并的方式拼接在一起的设备，该设备根据产品类型在人机界面上设定对应的焊接路径，系统最多可实现600mm*450mm范围大小的电池焊接。此设备每小时可焊接电芯3600支左右，且结构设计简洁大方，性能稳定。系统支持断点加工、手动、自动、前进前出、前进后出多种工作模式，并配备夹具回流功能，编程简单，支持阵列路径及导图形成路径的方式。焊头采用水冷的方式，有效降低焊针发热损耗。

二、设备特点

1、虚焊、假焊、炸火等报警功能。

2、断点自动补焊，支持自动启动或手动启动多种工作模式。

3、焊针焊接次数、焊针使用寿命、焊针定期更换报警等提醒。

4、更换产品文件方便快捷，最少可存储100组数据文件。

三、技术参数

输入电压/功率：220V±10% ，3000W

外形尺寸 L*W*H：2350*1340*1982MM

设备重量：300KG

适合电池：圆柱电芯

焊接方式：单点/双点/三点可选

焊头结构：电动带旋转焊头

焊接电源：晶体管电源5000A/8000A/10000A

适合镍片材质：纯镍/镀镍钢带

工作行程：600mm*450mm，可定制

点焊效率：单颗电芯双点模式下0.7-1.0S
