一、功能说明

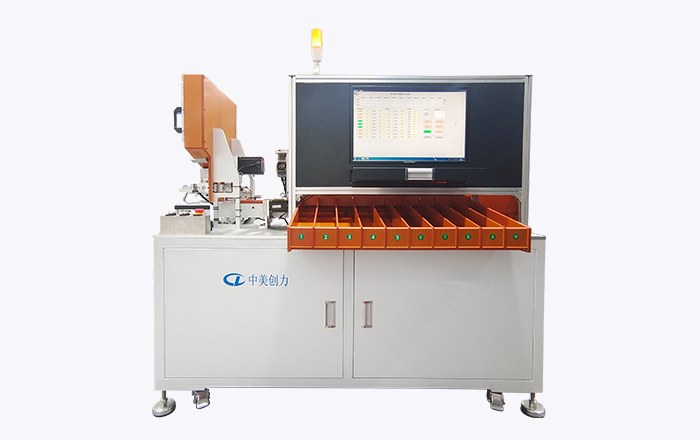

10 档 OCV测试 分选机是一款用于对圆柱电池测试内阻、电压并进行扫码数据绑定方便产品追溯的测试分选设备。自带高速扫码枪，高精密内阻、电压自动测试系统。该设备根据在人机界面软件上设定的内阻、电压值精确的将电池送入到指定档位，系统最多可实现 10 档（9 个 OK 档，1 个 NG 档）分选。扫码枪读取的条码信息和测试的内阻电压数据绑定并存储在工控机上。此设备每小时可测试配组电芯 3600支左右，且结构设计简洁大方，性能稳定。

二、工艺流程

通过人机界面的软件设定电池内阻，电压等参数，由 PLC 自动完成如下功能：人工装填电池→上料轮送料→测试气缸测试分选（测试仪上传数据，软件分选）→扫描枪读取条码信息数据绑定并保存→皮带传送电池→推料气缸将电芯分选到指定档位；设备配置声光报警，可分选完成自动停机，满料报警，故障报警等。操作参数可根据客户的实际要求设定。

三、设备特点

1）自带高速扫码枪，高精密内阻、电压自动测试系统

2）分选通道为9个合格档，1个不良档

3）可对样品按小时和天的测试K值

4）分选精度高，稳定高效

5）万向活动脚轮，设备在移位时能轻松移动。

四、设备技术参数

• 工作电压：单相 AC220V±5%/50Hz,   功率：P≤1000W
• 工作气源：4~0.6Mpa
• 适应电池规格：18650/21700/26650/32700 圆柱电芯
• 分选效率：≥ 55PPM
• 设备重量：约 200 ㎏
• 外形尺寸：1540（长）×790（宽）×1380（高）mm
• 电控器件：采用工控机、PLC、步进电机控制，品牌传感器等配件。
• 扫码枪：配备高分辨率扫码枪，电芯大小通用
• 分选参数：开路电压、交流内阻

开路电压：精度 +/- 0.05% rdg，+/- 2dgt，显示分辨率 0.0001 伏

交流内阻：精度 +/- 0.5% rdg，+/- 2dgt， 显示分辨率 0.01 毫欧
